郑州荣盛窑炉耐火材料有限公司 | 高铝砖 异形高铝砖 轻质高铝砖 高铝聚轻砖 收藏本站 | 在线QQ:3491492646 | 联系我们
您的当前位置:首页 > 产品展示 > 相关耐火砖 > 正文

正文

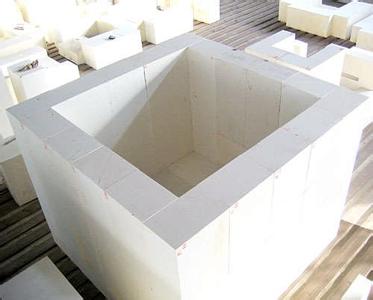

锆刚玉砖

发布时间:2014/3/11 17:25:11 点击率:

锆刚玉砖又称电熔砖英文缩写是AZS,是按Al2O3-Zr02-Sio2三元系相图的三个化学成分,依其含量多少顺序排列的,Al2O3 取A,Zr02取Z,Sio2取S,国家标准采用这个缩写,例如33号熔铸锆刚玉砖,缩写为AZS—33#,36号熔铸锆刚玉砖,缩写为AZS—36#,41号熔铸锆刚玉砖,缩写为AZS—41#。

锆刚玉砖是用纯净的氧化铝粉与含氧化锆65%、二氧化硅34%左右的锆英砂在电熔炉内熔化后注入模型内冷却而形成的的白色固体,其岩相结构由刚玉与锆斜石的共析体和玻璃相组成,从相学上讲是刚玉相和锆斜石相的共析体,玻璃相充填于它们的结晶之间。

熔铸砖制造工艺将精选的锆英石砂和工业氧化铝粉按1:1配合,外加少量Na2O(以碳酸钠的形式加入)、B20:(以硼酸或硼砂的形式加入)熔剂,混合均匀,经1800~1900℃熔化后浇铸成型,可制得含Zr02约33%的熔铸砖。在此基础上,采用部分脱硅锆英石砂作原料,可制得含ZrO2为36%~41%的熔铸砖。


锆刚玉砖相关理化指标:

AZS-33

SiO2

14-16

Al2O3

47.55-50

ZrO2

32-36

Na2O

1.4-1.5

Fe2O3+TiO2+CaO+Na2O

≤2.5

玻璃相渗出温度 Exudation temperature of glass phase

1400

0.2MPa下荷重软化温度 Refractoriness under load of 0.2MPa(℃)

1700

抗玻璃液侵蚀 Anti-comosion rate of glass liquid(1500℃36hr,普通玻璃ordinary glass)mm/24hr

≤1.4-1.6

气泡析出率 Bubbling tendency(1300℃、10hr,普通玻璃 ordinary glass)%

≤1.5-2.0

容重 density(g/cm3) 普通浇铸 normal casting

3.35-3.45

倾斜浇铸 tilt casting

3.45-3.5

无缩孔浇铸 void-free casting

3.65-3.75
