联系我们
| CONTACT公司总部：郑州市大学南路电商港6号楼10层/11层
生产基地：河南省新密市来集镇李堂工业园区
电 话： 0371-56777921
厂家直销：139-3717-0928
邮箱：3491492646@qq.com

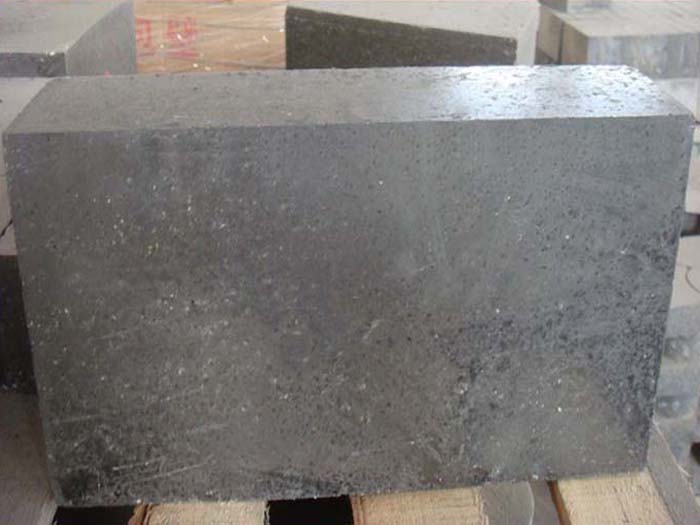

碳化硅砖
发布时间：2014/3/11 17:19:32 点击率： 来源:admin 作者：荣盛耐材以SiC为主要原料制成的耐火材料。含SiC72%～99%。分为黏土结合、Si3N4结合、Sialon结合、β-SiC结合、Si2ON2结合和重结晶等碳化硅砖。
碳化硅制品则以碳化硅为原料，加粘土、氧化硅等粘结剂在1350～1400℃烧成。也可以将碳化硅加硅粉在电炉中氮气氛下制成氮化硅－碳化硅制品。 碳质制品的热膨胀系数很低，导热性高，耐热震性能好，高温强度高。在高温下长期使用也不软化，不受任何酸碱的侵蚀，有良好的抗盐性能，也不受金属和熔渣的润湿，质轻，是高质量的耐高温材料。缺点是在高温下易氧化，不宜在氧化气氛中使用。碳质制品广泛用于高温炉炉衬（炉底、炉缸、炉身下部等）、熔炼有色金属炉的衬里。
碳化硅砖相关理化指标：
项目 | 结合方式 | |||||
SiO2 | 粘土 | Si3N4 | Sialon | 自结合 | 重结晶 | |
SiC % | 90 | ≥85 | ≥75 | ≥70 | 94 | ≥99 |
SiO2 % | 10 | 6~10 | / | / | 3.0 | / |
Si3N4 % | / | / | ≥20 | / | / | / |
Sialon % | / | / | / | ≥20 | / | / |
体积密度 g/cm3 | 2.6~2.7 | 2.5~2.6 | 2.6~2.66 | 2.7 | 2.63 | 2.6~2.8 |
显气孔率 % | 12~15 | 14~20 | 19 | 15 | 16 | 7~20 |
常温耐压强度 MPa | 100~145 | 100~160 | 220 | 228 | 140 | / |
常温抗折强度 MPa | 25 | 20~25 | 45 | 50 | 30~50 | 70~100 |
线膨胀系数 ×10-6/℃ | 4.7 | 4.6 | 4.6 | 5.1 | 5.5 | 4.5~5 |
热导率W/(m·K) 1000℃ | 11~14.5 | 11~14 | 15 | 17.4 | 12.8 | 28 |
推荐新闻
在线咨询(7*24)
电话咨询
