产品展示

| PRODUCT

联系我们

| CONTACT

公司总部：郑州市大学南路电商港6号楼10层/11层
生产基地：河南省新密市来集镇李堂工业园区
电话： 0371-56777921
厂家直销：139-3717-0928
邮箱：3491492646@qq.com

您的当前位置:首页 > 产品展示 > 高铝质耐火砖 > 正文

正文

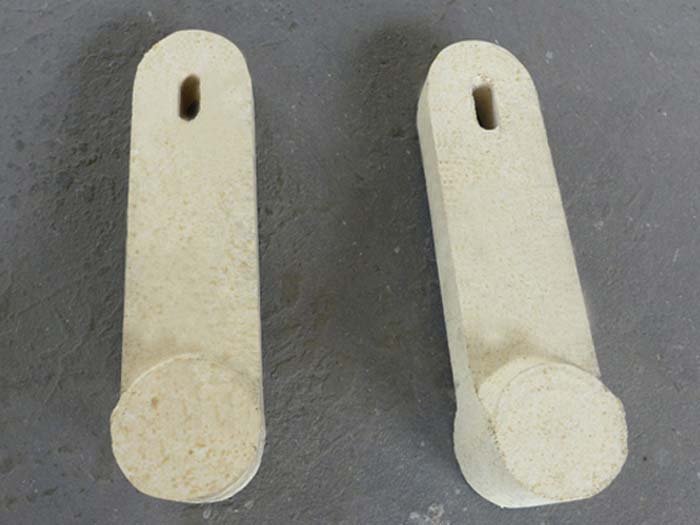

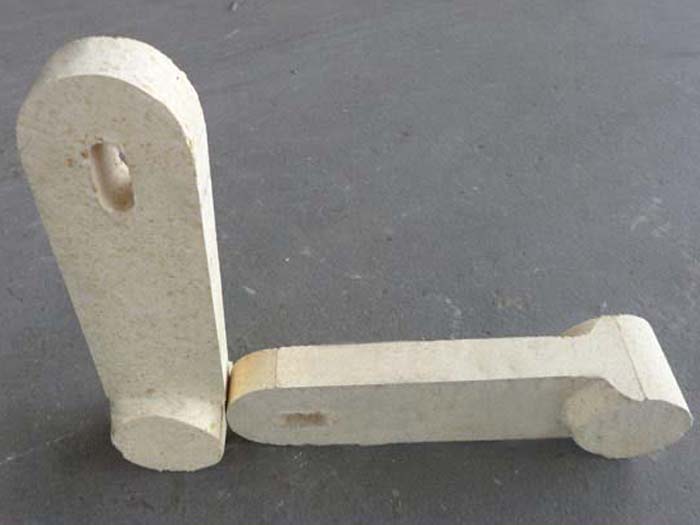

高铝挂钩砖

发布时间：2016/8/23 14:44:04 点击率：来源:admin 作者：荣盛耐材

高铝挂钩砖产品应用:
高铝挂钩砖具有高温蠕变小、抗侵蚀性强、热震稳定性好等优点，适用于大、中型热风炉。此外，它的抗渣性较好，还可用于砌筑炼钢电炉、玻璃熔炉、水泥回转炉等的衬里。

    高铝挂钩砖氧化铝含量在48%以上是属于中性耐火材料。由矾土或其他氧化铝含量较高的原料经成型和煅烧而成。高铝挂钩砖热稳定性高，耐火度在1770℃以上。
    高铝砖和多熟料粘土砖的生产工艺类似，不同之处在于配料中熟料比例较高,可高达90～95%，熟料在破碎前需分级拣选和筛分除铁，烧成温度较高，如Ⅰ、Ⅱ等高铝砖用隧道窑烧成时一般为1500～1600℃。
    高铝挂钩砖产品特点：
    a、耐火度
    高铝砖的耐火度比粘土砖和半硅砖的耐火度都要高，达1750~1790℃，属于高级耐火材料。
    b、荷重软化温度
    因为高铝制品中Al2O3高，杂质量少，形成易熔的玻璃体少，所以荷重软化温度比粘土砖高，但因莫来石结晶未形成网状组织，故

荷重软化温度仍没有硅砖高。
c、抗渣性
高铝砖中Al2O3较多，接近于中性耐火材料，能抵抗酸性渣和碱性渣的侵蚀，由于其中含有SiO2，所以抗碱性渣的能力比抗酸性渣

的能力弱些。
高铝砖相关理化指标：

项目	指标
项目	LZ-80	LZ-75	LZ-70	LZ-65	LZ-55	LZ-48
Al₂O₃ %	≥80	≥75	≥70	≥65	≥55	≥48
显气孔率 %	≤21	≤24	≤24	≤24	≤22	≤22
常温耐压强度 MPa	≥70	≥60	≥55	≥50	≥45	≥40
0.2MPa荷重软化开始温度 ℃	≥1530	≥1520	≥1510	≥1500	≥1450	≥1420
加热永久线变化 %	1500℃×2h -0.4~0.2		1450℃×2h -0.4~0.1

推荐新闻
