轻质高铝砖

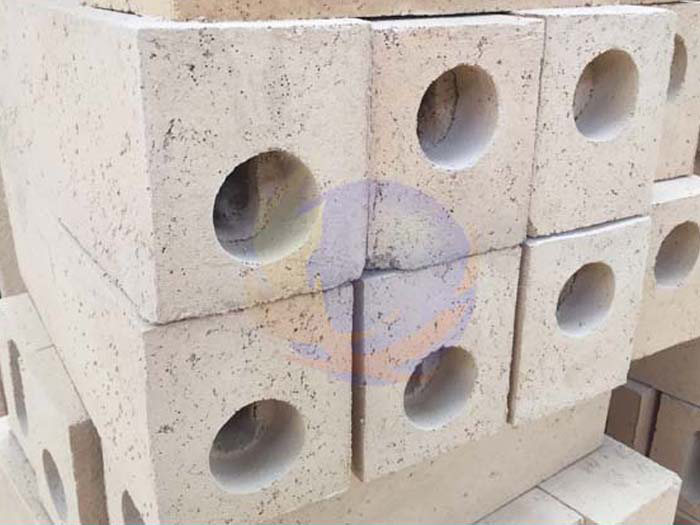

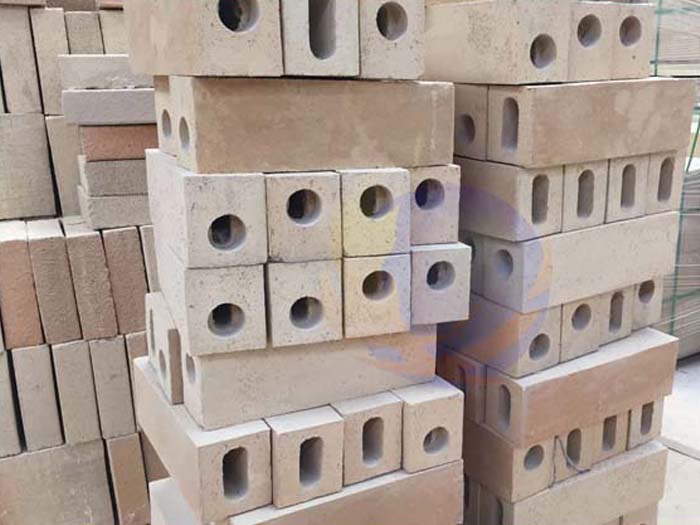

发布时间:2014/3/10 16:47:00 点击率: 来源:admin 作者:荣盛耐材轻质高铝砖又称高铝隔热砖(high-aluminium heat insulating brick)。氧化铝含量在48%以上、主要由莫来石和玻璃相或刚玉共同组成的轻质耐火材料。体积密度0.5~1.2g/cm3。气孔率66%~73%,耐压强度1~8MPa。抗热震性能较好。
通常采用高铝矾土熟料加少量黏土,经磨细后用气体发生法或泡沫法以泥浆形式浇注、成形,经1300~1500℃烧成。有时也可用工业氧化铝代替部分矾土熟料。用于砌筑窑炉的内衬和隔热层,以及无强烈高温熔融物料侵蚀及冲刷作用的部位。直接与火焰接触时,表面接触温度不得高于1350℃。
轻质高铝砖相关理化指标:
项目 | 指标 | |||||
LG-1.2 | LG-1.0 | LG-0.8 | LG-0.7 | LG-0.6 | LG-0.5 | |
Al2O3 % | ≥48 | |||||
Fe2O3 % | ≤2 | |||||
体积密度 g/cm3 | ≤1.2 | ≤1.0 | ≤0.8 | ≤0.7 | ≤0.6 | ≤0.5 |
常温耐压强度MPa | ≥4.5 | ≥3.5 | ≥2.5 | ≥2.2 | ≥1.6 | ≥1.2 |
加热永久线变化% | 1400℃×12h ≤-2 | 1350℃×12h ≤-2 | 1250℃×12h ≤-2 | |||
导热系数 W/(m·K) 350±25℃ | ≤0.55 | ≤0.50 | ≤0.35 | ≤0.30 | ≤0.25 | ≤0.20 |
推荐新闻
