产品展示

| PRODUCT

联系我们

| CONTACT

公司总部：郑州市大学南路电商港6号楼10层/11层
生产基地：河南省新密市来集镇李堂工业园区
电话： 0371-56777921
厂家直销：139-3717-0928
邮箱：3491492646@qq.com

您的当前位置:首页 > 产品展示 > 相关耐火砖 > 正文

正文

热风炉用硅砖

发布时间：2016/8/24 17:05:40 点击率：来源:admin 作者：荣盛耐材

硅砖产品应用:
硅砖主要用于砌筑焦炉的炭化室、燃烧室和隔墙、玻璃池窑和窑顶、池墙、热风炉的高温承重部位、玻璃池窑、池墙、热风炉的高温承重部位、炭素焙烧炉、酸性平炉炉顶等热工窑炉。

    硅砖是指SiO2含量在93%以上的制品。硅砖是以SiO2含量不小于96%的硅石为原料，加入矿化剂和结合剂，经混炼、成型、干燥、烧成等工序制得。硅石原料中的SiO2含量越高，制品的耐火度越高。硅砖品种较多，根据用途分为：焦炉用硅砖、热风炉用硅砖、电炉用硅砖、玻璃窑用硅砖等。根据转型分为：标砖、普砖、异型砖及特型砖等。
    硅砖产品特性：
    硅砖属酸性耐火材料，具有良好的抗酸性渣侵蚀的能力，荷重软化温度高达1640～1670℃，在高温下长期使用体积比较稳定。二氧化硅含量94%以上。真密度2.35g/cm3。具有抗酸性渣侵蚀性能。较高的高温强度。荷重软化开始温度1620～1670℃。在高温下长期使用不变形。热震稳定性低（水中热交换为1~4次）以天然硅石为原料，外加适量矿化剂，以促进坯体中的石英转化为、鳞石英。在还原气氛下经1350～1430℃缓慢烧成。加热到1450℃时约有1.5~2.2%的总体积膨胀，这种残余膨胀会使切缝密合，保证砌筑体有良好的气密性和结构强度。

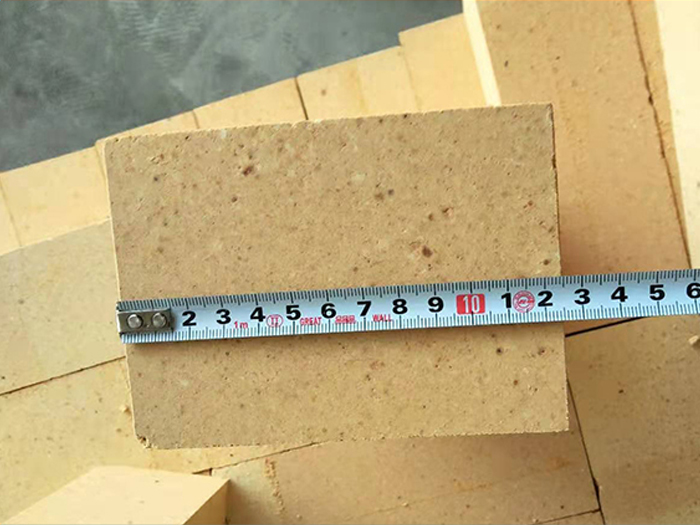

    热风炉用硅砖具有热膨胀率低，残余石英含量少，真密度小、600℃以上热稳定性好，荷重软化点高，蠕变率低等特点，且外形规整，尺寸准确。主要用于高炉热风炉炉顶、上部炉体及上部格子体等高温区。
    硅砖相关理化指标：

推荐新闻
