耐火材料铝碳砖耐火砖的知识和用途

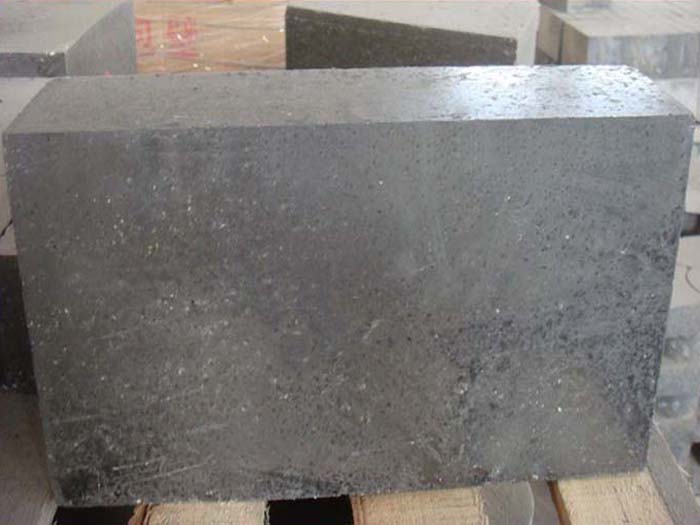

　　以Al2O3和C为主要成分的含Al2O335%～85%，含C7%～35%的耐火材料。可分铝碳砖为烧成砖和不烧砖两大类。

　　铝碳砖耐火度高，化学稳定性良好，耐侵蚀。如在配料中添加ZrO2，能获得良好的抗热震性。含Al2O372%～85%、C7%～8%的烧成铝碳砖的耐压强度可达110～120MPa，1400℃抗弯强度达25MPa；含Al2O335%～46%、C+SiC30%～37%的烧成铝碳砖的耐压强度为21～28MPa。

　　铝碳砖主要用作滑动水口滑板、连铸中间包整体塞棒等，也可用作铁水预处理用包衬和盛钢桶内衬等。

　　该系列产品一铝矾土熟料，刚玉，石墨为主要材料，参入多种微分添加剂，具有微孔指标好，抗碱性能优良，导热系数高等优点。适用于不同炉容高铝的炉腰，炉腹，冷却壁铝砖等部位

　　以刚玉（或高铝矾土、莫来石）和石墨为主要原料制造的含碳耐火制品。按制造工艺的不同可将铝碳砖分为烧成铝碳砖和不烧铝碳砖。

　　制造烧成铝碳砖的工艺要点：在氧化铝质主要原料中掺入炭素原料，并添加硅粉、SiC粉，铝粉等少量其他原料，以酚醛树脂或沥青为结合剂，经配料、混合、等静压成型（或机压成型），在还原气氛中烧成。

　　烧成铝碳砖属于陶瓷结合或陶瓷一碳复合结合材料，它大量用作连铸用滑动水口滑板、长水口、浸入式水口上、下水口砖和整体塞棒等。不烧铝碳砖属于碳结合材料，由于抗氧化性明显优于镁碳砖，抗Na2O系渣的侵蚀性能优良，因此在铁水预处理设备中得到了广泛的应用。
