联系我们
| CONTACT公司总部：郑州市大学南路电商港6号楼10层/11层
生产基地：河南省新密市来集镇李堂工业园区
电 话： 0371-56777921
厂家直销：139-3717-0928
邮箱：3491492646@qq.com

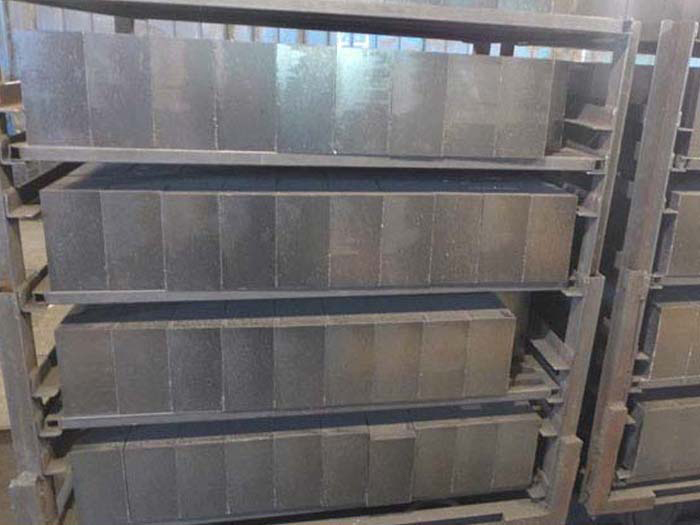

直接结合镁铬砖
发布时间：2016/8/25 16:24:07 点击率： 来源:admin 作者：荣盛耐材 直接结合镁铬砖产品应用：
直接结合镁铬砖主要应用于水泥回转窑、炼钢电炉衬、精炼炉（RH上部槽、下部槽中间衬，VOD炉包壁）、有色冶金炉、玻璃窑蓄热室、石灰窑、混铁炉等。
镁铬砖以氧化镁(MgO)和三氧化铬(Cr2O3)为主要成分，方镁石和尖晶石为主要矿物组分的耐火材料制品。这类砖耐火度高，高温强度大，抗碱性渣侵蚀性强，热稳定性优良，对酸性渣也有一定的适应性。制造镁铬砖的主要原料是烧结镁砂和铬铁矿。镁砂原料的纯度要尽可能高，铬铁矿化学成分的要求为：Cr2O3：30～45%，CaO：≤1.0～1.5%。
直接结合镁铬砖产品性能：
直接结合镁铬砖是指由杂质含量较低的铬矿和较纯的镁砂，在1700℃以上的温度下烧成的制品。抗渣性和高温性能好，抗热震性能优良。还具有高温结构强度高、荷重软化温度高，抗化学侵蚀能力强等特点。
直接结合镁铬砖相关理化指标：
项目 | 指标 | |||
ZMG-16A | ZMG-12A | ZMG-8A | ZMG-6 | |
MgO % | ≥60 | ≥68 | ≥75 | ≥75 |
Cr2O3 % | ≥16 | ≥12 | ≥8 | ≥6 |
SiO2 % | ≤1.5 | ≤1.5 | ≤1.5 | ≤2.5 |
显气孔率 % | ≤18 | ≤18 | ≤18 | ≤18 |
常温耐压强度 MPa | ≥40 | ≥45 | ≥45 | ≥45 |
0.2MPa荷重软化开始温度 ℃ | ≥1700 | |||
推荐新闻
在线咨询(7*24)
电话咨询
