联系我们
| CONTACT公司总部：郑州市大学南路电商港6号楼10层/11层
生产基地：河南省新密市来集镇李堂工业园区
电 话： 0371-56777921
厂家直销：139-3717-0928
邮箱：3491492646@qq.com
国内外抗剥落高铝砖技术指标
发布时间：2018/4/10 15:36:28 点击率： 来源:艾米 作者：荣盛耐材抗剥落高铝砖是以高质量高铝矾土熟料和含氧化锆的材料为主要原料，加入一定量的复合结合剂和添加剂，通过控制泥料的颗粒级配，经成型和高温烧成制得。
抗剥落的原理是提高抗裂纹产生.和抗裂纹扩展的能力，常用的技术是向配料中加入膨胀系数不同的原料，由于热膨胀失配， 烧后在产品中留下裂隙。加入的原料主要有蓝晶石、硅线石、锆英石。蓝品石在1325〜1350℃分解，1450℃完成分解，体积膨胀16%〜18% ;硅线石分解温度为1500℃，体积膨胀8.4% ，红柱石1400℃分解，1500℃分解完，体积膨胀3.29%。锆英石增韧是靠四方氧化锆和单斜锆的晶型转变和莫来石效应实现的，在高铝砖中适当添加锆英石质原料，可大大改善其耐磨性和抗剥落性能。
在1140℃左右锆英石和高铝矾土发生反应：
ZrO2 • SiO2 + Al2O3→ 3Al2O3 • 2SiO2+2ZrO2(m)
这种反应如图1所示。
矾土中加入锆英石高温时的反应
图1矾土中加入锆英石高温时的反应
该产品抗剥落高铝砖具有热态强度高、抗热震性好，抗剥落能力强，耐磨性好，抗碱及硫、氯侵蚀能力强，热导率小等特点，大量应用于新型干法水泥窑的过渡带及分解带等部位。抗剥落高铝砖在新型干法水泥窑上过渡带及冷却带已使用一年以上，受到了用户的欢迎。由于这种耐火砖尚无国家和行业标准，这里以国内汇总的企业标准和国外产品的理化指标进行对比，见表1。

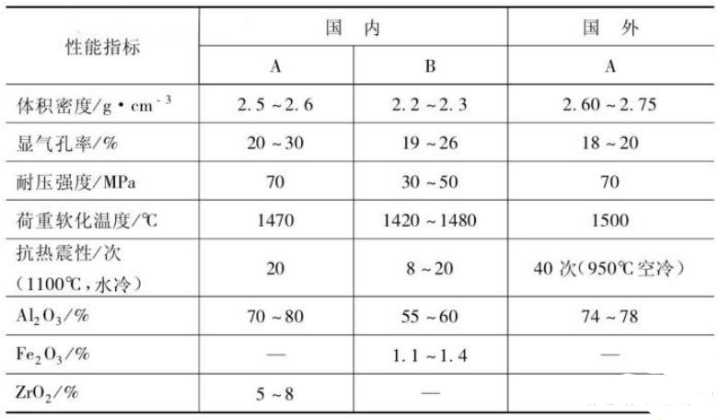

表1国内外抗剥落高铝砖技术指标
- 上一篇：高铝砖厂家介绍高铝砖价格
- 下一篇：高铝砖用耐火原料高铝矾土的分类和用途
在线咨询(7*24)
电话咨询
