联系我们
| CONTACT公司总部：郑州市大学南路电商港6号楼10层/11层
生产基地：河南省新密市来集镇李堂工业园区
电 话： 0371-56777921
厂家直销：139-3717-0928
邮箱：3491492646@qq.com

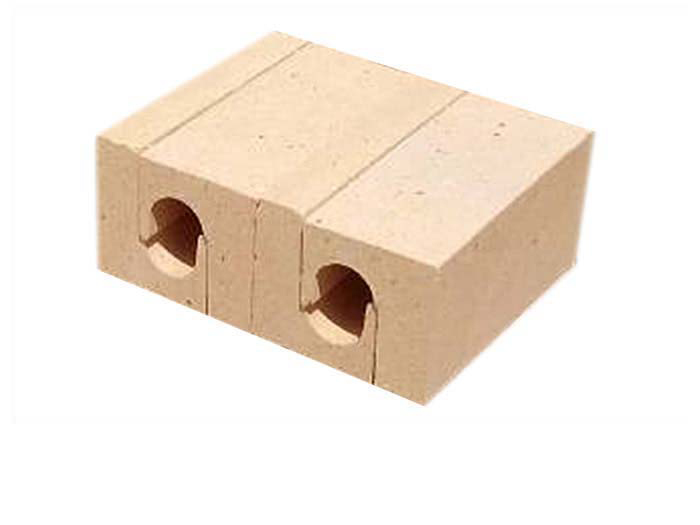

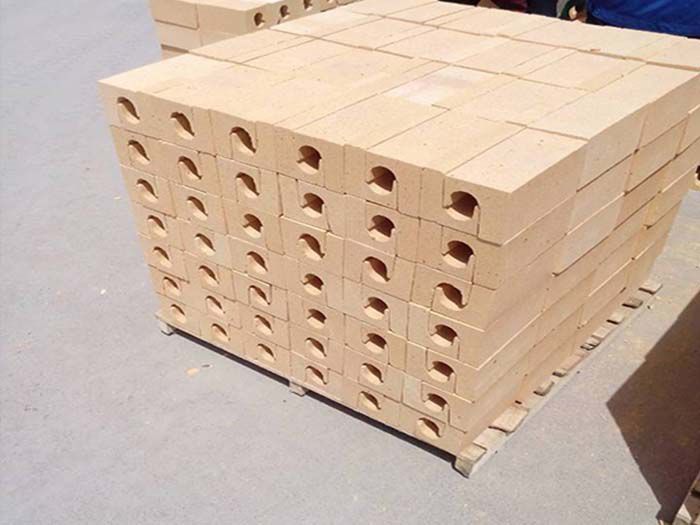

电阻砖
发布时间：2016/8/30 15:50:05 点击率： 来源:admin 作者：荣盛耐材 电阻砖产品应用：
主要用于热力锅炉、玻璃窑炉、水泥窑炉、化肥造气炉、高炉、热风炉、焦化炉、电炉、铸造及浇钢用砖等。
高质量粘土砖的耐火度与硅砖不相上下，高达1690～1730℃，但荷重软化温度却比硅砖低200℃以上。因为粘土砖中除含有高耐火度的莫来石结晶外，还含有接近一半的低熔点非晶质玻璃相。
产品特点：
在0～1000℃的温度范围内，高质量粘土砖的体积随着温度升高而均匀膨胀，线膨胀曲线近似于一条直线，线膨胀率为0.6%～0.7%，只有硅砖的一半左右。当温度达1200℃后再继续升温时，其体积将由膨胀大值开始收缩。高质量粘土砖的残余收缩导致砌体灰缝的松裂，这是粘土砖的一大缺点。当温度超过1200℃后，粘土砖中的低熔点物逐渐熔化，因颗粒受表面张力作用而互相靠得很紧，从而产生体积收缩。
粘土砖属于弱酸性耐火制品，能抵抗酸性熔渣和酸性气体的侵蚀，对碱性物质的抵抗能力稍差。粘土砖的热性能好，耐急冷急热。
由于粘土砖的荷重软化温度低，在高温下产生收缩，导热性能比硅砖小15%~20%，机械强度也比硅砖差，所以，粘土砖只能用于焦炉的次要部位，如蓄热室封墙，小烟道衬砖及蓄热室格子砖、炉门衬砖、炉顶以及上升管衬砖等。
相关理化指标：
项目 | 指标 | ||
PN-42 | PN-40 | PN-35 | |
Al2O3 % | ≥42 | ≥40 | ≥35 |
Fe2O3 % | ≤2.0 | ≤2.0 | ≤2.5 |
显气孔率 % | ≤20 | ≤24 | ≤26 |
体积密度 g/cm3 | 2.1~2.25 | 2.05~2.2 | 1.95~2.1 |
常温耐压强度 MPa | ≥45 | ≥35 | ≥30 |
0.2MPa荷重软化开始温度 ℃ | ≥1400 | ≥1350 | ≥1320 |
加热永久线变化 % | -0.4~0.1 1400℃×2h | -0.4~0.1 1350℃×2h | -0.4~0.1 1300℃×2h |
在线咨询(7*24)
电话咨询
