| PRODUCT

| CONTACT

公司总部：郑州市大学南路电商港6号楼10层/11层
生产基地：河南省新密市来集镇李堂工业园区
电话： 0371-56777921
厂家直销：139-3717-0928
邮箱：3491492646@qq.com

您的当前位置:首页 > 新闻动态 > 产品知识 > 正文

60%高铝砖

发布时间：2016/12/21 16:26:28 点击率：来源:xiaozhi 作者：荣盛耐材

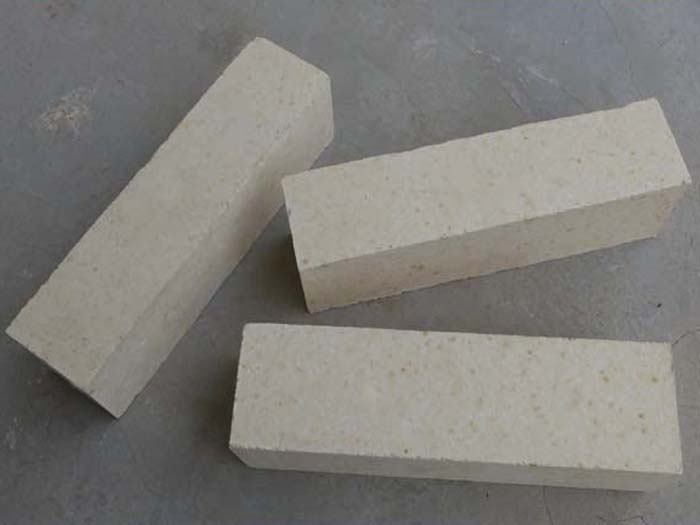

　　60%高铝砖是什么？要知道，高铝砖是指Al2O3含量在48%以上的硅酸铝质耐火材料，因此，60%高铝砖所形容的是氧化铝含量达到60% 的高铝砖产品。

　　我国按照国家相关标准通常把高铝质耐火砖分为四类：特等：Al2O3含量≥85%；Ⅰ等：Al2O3含量≥75%；Ⅱ等：Al2O3含量60%~75%； Ⅲ等：Al2O3含量48%~60%。

　　当然，我们也可根据其矿物组成进行分类，一般分为：低莫来石质、莫来石质、莫来石―刚玉质、刚玉―莫来石质和刚玉质五类。其矿物组成主要为刚玉、莫来石和玻璃相。

　　烧制一级、二级、等高铝耐火砖时，一般烧成温度为1430~1450℃，保温40h。烧制三级高铝耐火砖时，烧成温度为1390-1400℃，保温24h~32h。如果用隧道窑烧制一二级等高铝耐火砖，烧成温度通常为1500~1560℃。

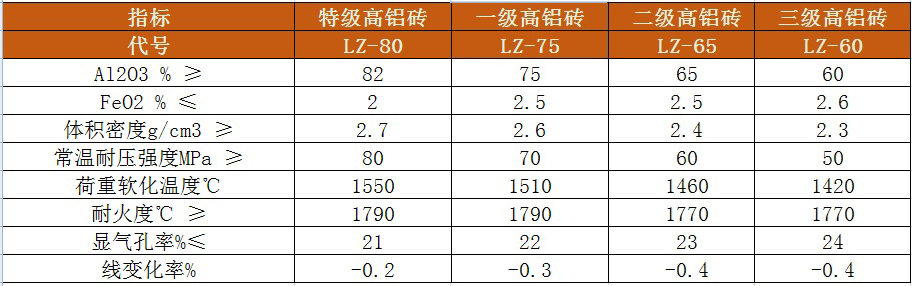

　　高铝砖理化指标：

　　从理化指标图中我们可以看到，二级高铝砖在高铝砖系列产品中属于中等产品，体积密度为2.4g/cm3，能够承受1770℃的火焰温度，是我们常用的耐火砖产品。

　　高铝砖有以下优点：

　　1.耐火度：高铝砖的耐火度比粘土砖和半硅砖的耐火度都要高，达1750~1790℃，属于高级耐火材料。

　　2.荷重软化温度：因为高铝制品中Al2O3高，杂质量少，形成易熔的玻璃体少，所以荷重软化温度比粘土砖高，但因莫来石结晶未形成网状组织，故荷重软化温度仍没有硅砖高。

　　3.抗渣性：高铝砖中Al2O3较多，接近于中性耐火材料，能抵抗酸性渣和碱性渣的侵蚀，由于其中含有SiO2，所以抗碱性渣的能力比抗酸性渣的能力弱些。

　　二级高铝砖主要用于砌筑高炉、热风炉、电炉炉顶、鼓风炉、反射炉、回转窑内衬。此外，高铝砖还广泛地用做平炉蓄热式格子砖、浇注系统用的塞头、水口砖等。但高铝砖价格要比粘土砖高，故用粘土砖能够满足要求的地方就不必使用高铝砖。

推荐新闻
