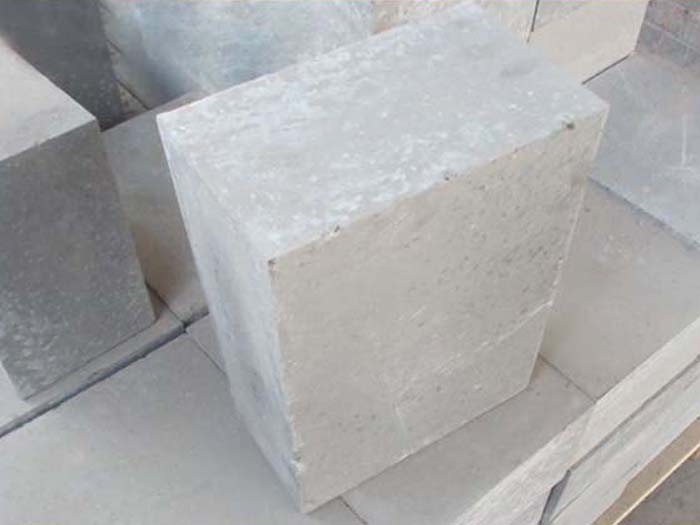

磷酸盐结合高铝砖

　　磷酸盐结合高铝砖是我们在高铝砖普遍使用的基础上，对其原材料配比和生产工艺提炼进行优化的基础上研发的新 型耐火砖产品，在我国当前的耐火材料市场中占有一定地位。

　　磷酸盐结合高铝砖是以高铝矾土熟料为骨料和细粉，磷酸或磷酸铝为结合剂，经过半干法压制成型、400℃～600℃ 热处理制成的高铝质耐火材料。

　　磷酸盐质高铝砖的密度为2.77g/cm，抗压强度经过500℃处理冷却后为105MPa；1000℃，为16.48MPa；荷重软化温 度：0.6%变形时为1325℃～1440℃，4%变形时为1495℃～1550℃，导热系数：500℃为1.849,800℃为1.777,1000℃ 为1.748,1300℃为1.91；平均热膨胀系数（10—8/℃）：500℃时为6.24,1000℃时为7.25,1300℃时为6.53。

　　磷酸盐质高铝砖制成品按照使用的结合剂不同，分为：

　　（P）磷酸盐结合高铝质砖：磷酸盐结合高铝质砖结合剂为浓度42.5%～50%的磷酸溶液；（PA）磷酸铝结合高铝质 耐磨砖：磷酸铝结合高铝质砖结合剂为工业磷酸、工业氢氧化铝配比的溶液。

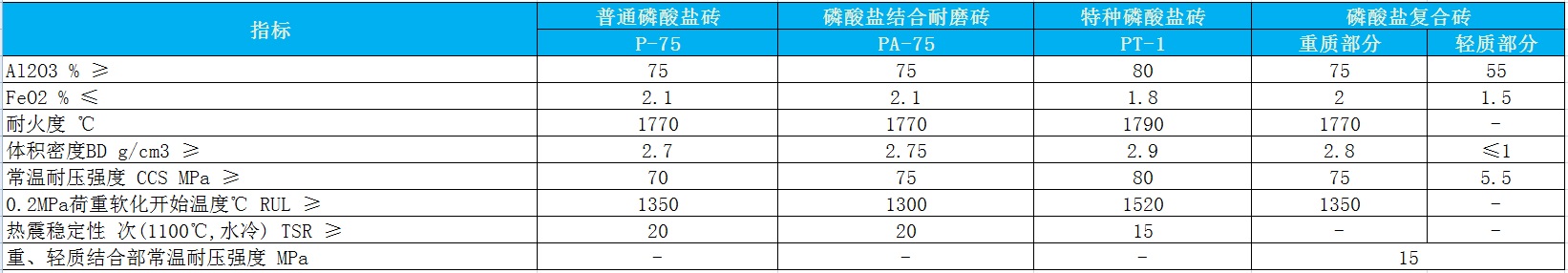

　　磷酸盐结合高铝砖的理化指标：

　　磷酸盐质高铝砖的特点：

　　1.优点：具有耐高温。耐侵蚀、耐急冷急热、耐磨、强度高；

　　2.缺点：导热系数大。

　　由于磷酸盐质高铝砖的优良特性，相比高铝砖的耐火度高、强度大、耐急冷急热性好、耐磨性好，磷酸盐质高铝砖 的出现使之高铝砖逐渐在水泥回转窑的应用中淘汰。

　　磷酸盐质高铝砖主要用于水泥窑回转窑预热带、高温带和风口砖等部位，适用于各类水泥窑使用效果良好。磷酸铝 结合高铝质砖主要应用于窑口及冷却机。

　　荣盛耐火材料有限公司在保证现有产品的质量优于市场同类产品的前提下，一直致力于研发新型的耐火产品，丰富 耐火行业的产品供给，给客户更多选择的空间。
