产品展示

| PRODUCT

联系我们

| CONTACT

公司总部：郑州市大学南路电商港6号楼10层/11层
生产基地：河南省新密市来集镇李堂工业园区
电话： 0371-56777921
厂家直销：139-3717-0928
邮箱：3491492646@qq.com

您的当前位置:首页 > 新闻动态 > 产品知识 > 正文

正文

轻质耐火高铝砖

发布时间：2016/10/24 16:50:30 点击率：来源:小鹏作者：荣盛耐材

　　高铝砖有很多衍生品，如：低蠕变高铝砖，轻质高铝砖，耐磨高铝砖等等，这些衍生品都有自己的特色，在不失高铝砖的性能外在某些方面又有显著的性能功效，今天我们就来介绍一下轻质耐火高铝砖。

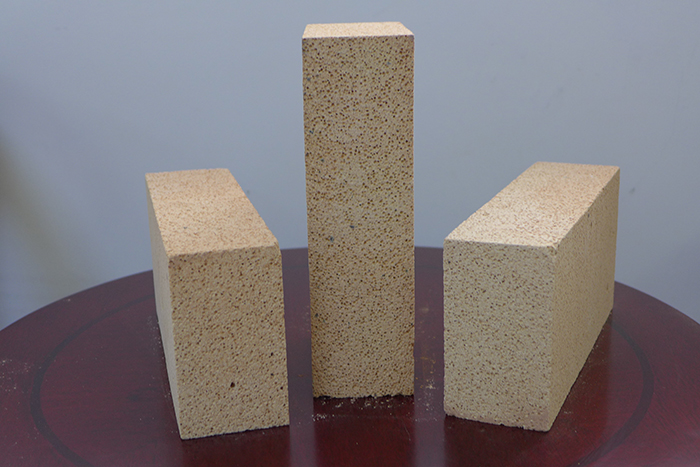

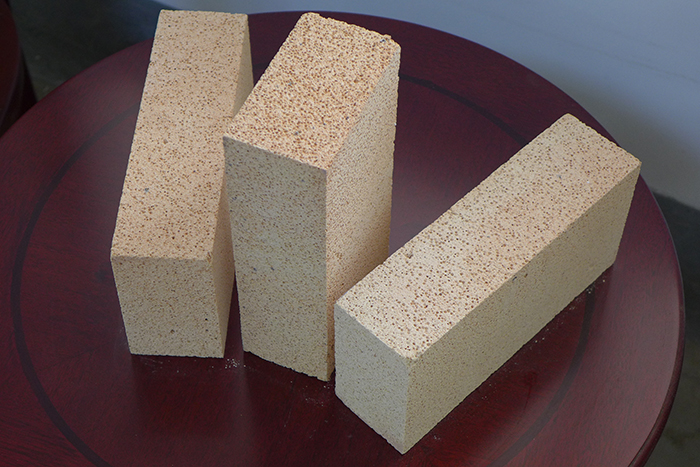

　　轻质耐火高铝砖通常称为保温耐火砖，又称为高铝隔热砖。氧化铝含量在48%以上、主要由莫来石和玻璃相或刚玉共同组成的轻质耐火材料。体积密度0.4-1.35g/cm3。气孔率66%-73%，耐压强度1-8MPa。抗热震性能较好。其本质目功能就是保温和隔热，在正常使用中通常不与炉窑温度直接接触，是一种紧贴炉壁，具有隔热和保温作用的耐火砖制品。

　　通常采用高铝矾土熟料加少量黏土，经磨细后用气体发生法或泡沫法以泥浆形式浇注、成形，经1300～1500℃烧成。有时也可用工业氧化铝代替部分矾土熟料。用于砌筑窑炉的内衬和隔热层，以及无强烈高温熔融物料侵蚀及冲刷作用的部位。直接与火焰接触时，表面接触温度不得高于1350℃。

　　轻质耐火高铝砖的耐火度高，抗热震性好，常用于窑炉的高温隔热层。高质量轻质耐火高铝砖可用于火焰直接接触的炉窑内衬，但不宜用于受熔渣直接侵蚀的部位。

　　附：轻质耐火高铝砖理化指标

项目	指标
项目	LG-1.0	LG-0.9	LG-0.8	LG-0.7	LG-0.6	LG-0.5	LG-0.4
AI2O3	不小于48%
Fe2O3	不大于2%
体积密度g/cm3 ≯	1.0	0.9	0.8	0.7	0.6	0.5	0.4
耐压强度MPa ≮	4	3.5	3.0	2.5	2.0	1.5	0.8
重烧线变化×12h ≯1%	1400	1400	1400	1350	1350	1250	1250
导热系数W/m.k(350±25℃) ≯	0.5	0.45	0.35	0.35	0.3	0.25	0.2

推荐新闻
