联系我们
| CONTACT公司总部：郑州市大学南路电商港6号楼10层/11层
生产基地：河南省新密市来集镇李堂工业园区
电 话： 0371-56777921
厂家直销：139-3717-0928
邮箱：3491492646@qq.com
抗剥落高铝砖指标

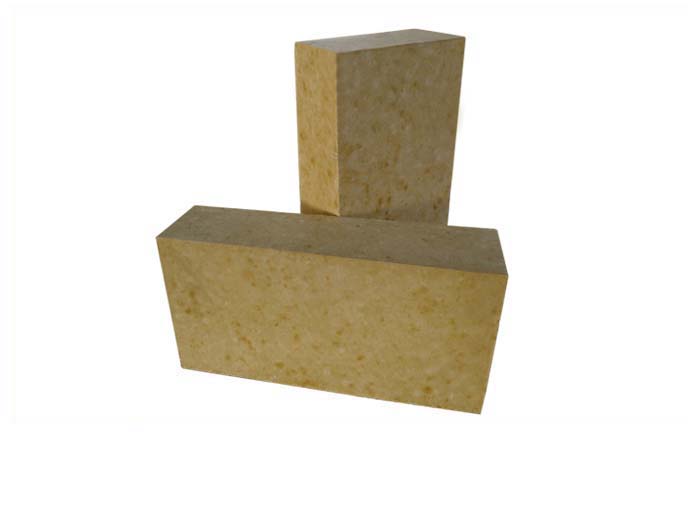

发布时间：2016/9/23 16:26:27 点击率： 来源:小鹏 作者：荣盛耐材 抗剥落高铝砖是以特级高铝矾土熟料和含Zr02的合成料为原料，按照一定的配比经高压成型制得的烧成制品，产品具有抗剥落能力强，同时具有抗钾、钠、硫、氯及碱性盐的侵蚀，低热导率等性能，是水泥窑过渡带及分解带的理想材料，制品的显著特点是耐热震性能良好，适应环境能力强。多用于回转的预热带或分解炉内及篦冷机等部位。
性能优点：
1、降低筒体温度50℃以上，保证热加工设备安全运行，减少红窑现象；
2、提高回转窑热使用效率，减少能源消耗5%以上，提高企业效益；
3、整体性能好，有效使用体积比复合制品大，抗磨损周期长；
4、当制品磨损到二分之一时，复合制品将无法使用，而隔热硅钢玉砖则可以坚持使用到剩余三分之一部位。
抗剥落高铝砖是我国独创的一种新型耐火材料，达到国际先进水平。这种砖具有优异的理化指标：在1000度下热震稳定性＞40次，耐火度为1780度，和重软化温度为1470℃～1520℃，热膨胀率低，导热系数小，抗磨耐腐蚀，能够取代大型新型干法窑烧成带以外的所有部位的耐火材料。
实验证明抗剥落高铝砖具有如下特点：优异的热震稳定性、荷重软化温度高、高温强度高、耐碱和熟料侵蚀一定机械强度、高温耐磨、抗剥落、抗结皮、结圈以及导热系数低、使用寿命长等综合特性。
附：抗剥落高铝砖理化指标
| 项目 | YRS-70 | YRS-75 | AZM-1550 | AZM-1650 | AZM-1600 |
| A1203% | 70 | 75 | 65 | 63 | 60 |
| Zr02% | 6-8 | -- | -- | -- | -- |
| 耐火度℃ | 1790 | 1790 | 1790 | 1790 | 1790 |
| 体积密BD g/cm3≥ | 2.5 | 2.6 | 2.5 | 2.55 | 2.6 |
| 显气孔率AP%≤ | 24 | 23 | 20 | 20 | 2.1 |
| 常温耐压强度CCS MPa≥ | 60 | 70 | 80 | 90 | 95 |
| 常温抗折强度MOR MPa | -- | -- | 8 | 12 | 15 |
| 0.2MP荷重软化开始温度℃RUL≥ | 1470 | 1520 | 1550 | 1650 | 1680 |
| 热震稳定性次（1100℃，水冷）TSR | 30 | 25 | 10 | 12 | 15 |
| 耐磨系数 CC CWT | -- | -- | -- | 8.2 | 8.5 |
在线咨询(7*24)
电话咨询
