| PRODUCT

| CONTACT

公司总部：郑州市大学南路电商港6号楼10层/11层
生产基地：河南省新密市来集镇李堂工业园区
电话： 0371-56777921
厂家直销：139-3717-0928
邮箱：3491492646@qq.com

您的当前位置:首页 > 新闻动态 > 产品知识 > 正文

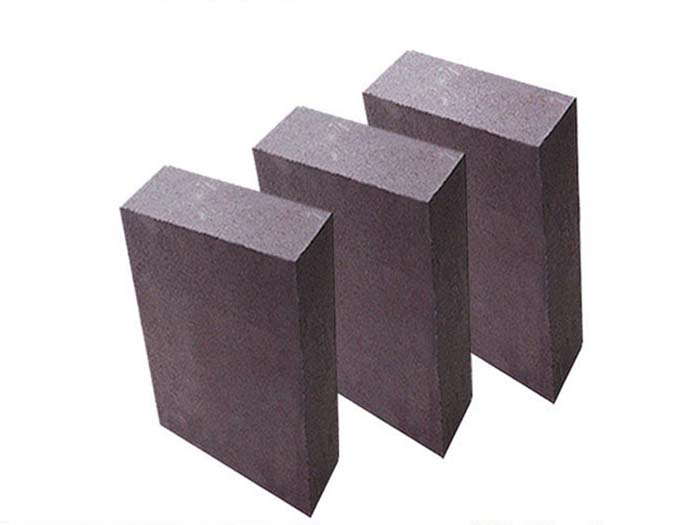

镁铬耐火砖价格

发布时间：2026/7/24 16:02:33 点击率：来源:高铝砖厂家作者：荣盛耐材

镁铬耐火砖价格和砖的尺寸以及成分含量息息相关，耐火砖厂家在此友情提示广大采购商，一分价钱一分货，千万不可贪图便宜，采购了劣质产品，后期造成窑炉损坏停产，真的是得不偿失的。

普通镁铬砖一般是由烧结镁砂含量89% 92% 之间）和耐火级铬砖为原料生产的，由于杂质多，耐火晶粒间为硅酸盐结合。

直接结合镁铬砖一般是指由杂质含量较低的铬矿和较纯的镁砂，在 1700℃以上的温度下烧成的制品，耐火物晶粒之间多为直接接触。

半再结合镁铬砖，从显微结构高温晶相直接结合这一特点出发,再结合、半再结合镁铬砖是直接结合率更高的直接结合砖。

化学结合镁铬砖，以普通镁砂和铬矿为原料,加人化学结合剂,砖坯不经高温烧成,只经过低温处理的制品,称为化学结合镁铬砖,也称不烧镁铬砖。

熔铸镁铬砖，以镁砂和铬矿为原料,加人一定量外加剂，经混合、压坯、素烧、破碎成块、电弧炉熔融、注模、退火、冷却、脱模制成母砖,再经切加工即可生产出熔铸镁铬砖。

镁铬砖是以烧结镁砂和铬矿为原料，按适当比例配合，经成型、高温烧成制得。制品矿物组成为方镁石、尖晶石和少量硅酸盐。

生产镁铬砖以制砖镁砂和一般耐火级铬矿为原料，镁砂中SiO2≤4%，MgO≥90%，铬矿中Cr2O3为32%〜45%。以亚硫酸盐纸浆废液为结合剂，经混练成型后，于1600℃左右烧成。为防止制品在烧成时产生异常膨胀，窑内须保持弱氧化气氛。

(1) 制品的化学成分：SiO2 2.98%〜4.50%， MgO 61.75% ~ 72. 69%，Cr2O3 10.04% 〜14. 9%。

(2) 制品的物理性能：显气孔率18%〜21%，常温耐压强度36.1〜50. 0MPa，荷重软化温度1***〜16**℃。

镁铬砖对碱性渣的抵抗力强，抗酸性渣的能力比镁砖好，抗热震性比镁砖好，荷重软化温度较高，高温下体积稳定性好，在1500℃时的重烧线收缩小。该系列制品主要用于φ4.0m以下的中小型回转窑烧成带。

推荐新闻
