水泥窑用ISO型耐火砖和VDZ型耐火砖的选择

ISO型耐火砖和VDZ型耐火砖，是基于一种设计理念提出的新标准耐火砖型的配置。

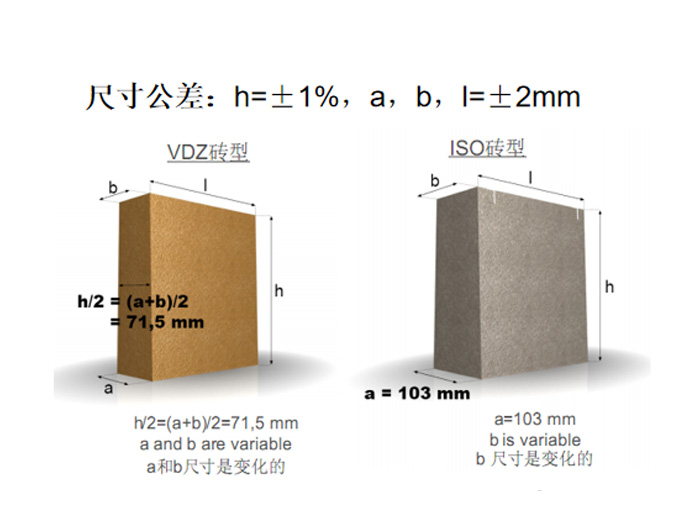

ISO型耐火砖是由国际标准化组织采用的，其楔形面的大头宽度固定为103mm;而VDZ型标准是由德国水泥协会推行的耐火砖标准，其楔形面大小头平均宽度为71.5mm。两种标准推行的耐火砖，在每一个不同直径的回转窑内，均可采用同一系列中两种楔角的楔形砖砖型相匹配。并配置两种不同型的锁缝砖。

水泥窑筒体内用的碱性砖多采用B型(即 VDZ型)，其楔形面平均宽度为71.5mm，单重7〜8kg;非碱性砖应采用ISO型标准。采用这种标准砖，耐火材料厂按照标准化生产，品种少，一般用9种砖型就可满足直径从2.5 ~5.2m的各种回转窑及四种衬厚(160〜250mm)的需求，大大节省了耐火材料厂模具成本，缓解了耐火材料厂生产淡旺季不均衡现象，简化了水泥厂的备砖管理，减少了水泥厂库存。

在大型回转窑（如水泥回转窑）的耐火材料应用中，ISO型和VDZ型是两种主流的砖型。它们在尺寸设计、适用材质以及砌筑配比上存在显著差异。

核心尺寸与设计特点

ISO标准砖型

尺寸特征：属于“等大头尺寸”砖型，其楔形面的大头宽度固定为103mm。

设计特点：砖型尺寸相对较大。

VDZ标准砖型

尺寸特征：属于“等中间尺寸”砖型，其等腰梯形截面的中心线宽度恒定在71.5mm。

设计特点：砖型尺寸相对较小。

适用材质与场景

ISO标准砖型

适用材质：主要适用于膨胀性较小的非碱性耐火砖，如抗剥落高铝砖、硅莫砖等。

VDZ标准砖型

适用材质：主要适用于膨胀性较大的碱性耐火砖，如镁铝尖晶石砖、方镁石复合尖晶石砖等。

砌筑配比与锁砖规范

在实际砌筑中，为了构成紧密贴合窑壳的环形砌体，通常需要将不同锥度的砖型（如“刀口砖”和“斧头砖”）按特定比例混合使用。

配比计算：具体的配砖比例需根据窑体直径和所选砖型计算得出。例如，在有效内径为4.8m的5000t/d窑型中，ISO砖通常用622与422砖搭配；而VDZ砖则多用B622与B322砖搭配。

锁砖配置：

ISO砖：每环通常配置锁砖P+22和P22各两块。其中，P22锁砖的大头宽度比ISO标准砖小20mm，P+22锁砖的大头宽度比标准砖小10mm。

VDZ砖：每环通常配置锁砖BP+22和BP22各两块。其中，BP22锁砖的中间宽度比VDZ标准砖小10mm，BP+22锁砖的中间宽度比标准砖大约高8mm。

不动设备衬里的耐火砖型设计与选用应尽量采用标准系列的砖型(如VDZ型)。在设备的圆柱体部位，宜在上述系列中采用两种适当的砖型相搭配使用，也可采用单一砖型。在直墙部位也可采用直形标准碎和楔形砖搭配，但当采用直形标准砖时，须配置适当的锚固砖。衬砖的高度(厚度)可在65mm、114mm、230mm、76mm、250mm系列中选用。若有特殊需要，也可另选其他尺寸。
