郑州荣盛窑炉耐火材料有限公司 | 高铝砖 异形高铝砖 轻质高铝砖 高铝聚轻砖 收藏本站 | 在线QQ:3491492646 | 联系我们
您的当前位置:首页 > 新闻动态 > 产品知识 > 正文

正文

回转窑砌筑硅莫砖用耐什么火泥?

发布时间:2021/1/11 17:28:08 点击率:

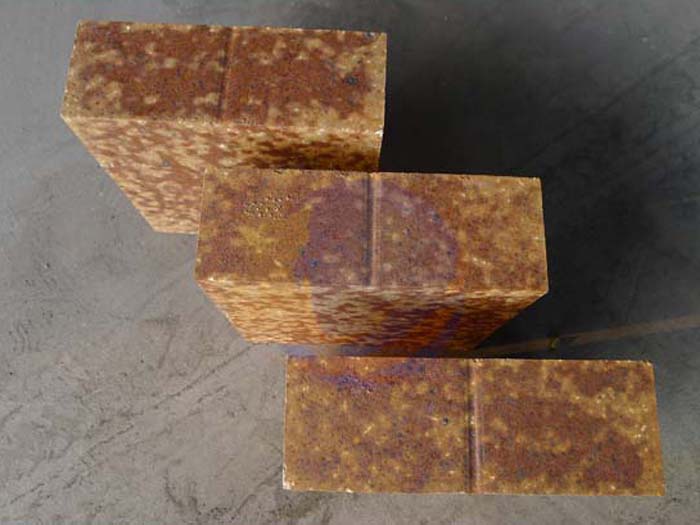

回转窑用硅莫砖,抗热震稳定性好,高温强度好,使用过程中抗侵蚀,不剥落,不断裂,使用寿命明显延长。主要用于中小型水泥窑的过渡带、分解炉以及冷却机。



硅莫砖是以莫来石(3Al2O3.2SiO2)和碳化硅(SiC)为主要矿物组成的烧成砖。其特点是既有莫来石的抗高温性能又具备碳化硅的耐磨耐腐蚀、导热性能好等优点。

硅莫砖的品种与性能
硅莫砖是一种高铝碳化硅质耐火材料。若在硅莫砖中再添加不同的特种耐火原料,还可以继续提高硅莫砖的某些性能,也就可以将改性后的硅莫砖分成不同的子类。例如,在硅莫砖制砖料中用一部分红柱石代替矾土,可以制出硅莫红砖。硅莫红砖除具有良好的耐高温、耐侵蚀性外,还具有比硅莫砖更好的抗热震性。

回转窑砌筑硅莫砖用耐什么火泥?
硅莫砖专用配套胶泥或火泥应放在防雨防潮的专用仓库中,以免受潮、结块;
1、调制硅莫火泥应采用专用器具,并及时清洗;
2、调制硅莫火泥须用饮用水,称量准确,调和均匀,随调随用;
3、硅莫砖配套用胶泥,可直接使用。如发现胶泥已经初凝或发硬,不得再任意加水调和使用,应添加专用调和剂;

调制砌砖用耐火泥浆应遵照以下原则。
(1)砌砖前应对各种耐火泥进行预实验和预砌筑。确定不同泥浆的粘结时间、初凝时间、稠度及用水量。
(2)调制不同泥浆要用不同的器具,并及时清洗。
(3)调制不同质泥浆要用清洁水,水量要称量准确,调和要均匀,随调随用。已经调制好的水硬性和气硬性泥浆不得再加水使用,已经初凝的泥浆不得继续使用。
(4)调制磷酸盐结合泥浆时要保证规定的困料时间,随用随调,已经调制好的泥浆不得任意加水稀释。这种泥浆因具腐蚀性,不得与金属壳体直接接触。
(5)拱顶和圆筒衬里宜采用环峰砌筑,直墙和斜面宜采用错缝砌筑,砌筑时应力求砖缝平直,弧面圆滑,砌体密实。对于窑筒耐火衬里还必须确保砖环与窑筒可靠地同心,故应保证耐火砖砖面与窑筒体完全贴紧,砖间应是面接触且结合牢固。砌筑不动设备的砖砖衬时,火泥将饱满度要求达到95%以上,表面砖缝要用原浆勾缝,但要及时刮除砖衬表面多余的泥浆。
(6)砌砖时要使用木锤、橡皮锤或硬塑料锤等柔性工具,不得使用钢锤。

耐火砖衬按砖缝大小及操作精细程度划分为四类。
其类别和砖缝大小分别为:I类:0.5mm;II类:1mm;III类:2mm;IV类,:3mm。
水泥回转窑系统耐火衬里用火泥砌筑时,其灰缝应在2mm以内。如设计未表明时,可按上述推荐等级进行砌筑,施工时应从严掌握。不动设备衬里的灰缝中火泥应饱满,且上下层内外层的砖缝应错开。

砖衬的烘烤
110℃以前升温速度30℃/h,至110℃保温2小时,110~300℃升温速度40℃/h,300℃以后升温速度50℃/h,还应有相应的转窑制度:以窑尾温度为准,300~500℃每30分钟转1/4圈,500~700℃每15分钟转1/4圈,700℃以上低速连续转窑至正常生产。烘窑总时间掌握在20小时,最少不低于16小时。

砌筑硅莫砖的注意事项
1、工作面破损,尺寸严重超标,无标记,裂纹过多的耐火砖严禁使用。
2、用户、监理方、施工方应随时检查施工过程中的施工质量。
3、施工完毕,进行施工验收。

关于回转窑砌筑硅莫砖用耐什么火泥?就介绍到这里,希望对大家有所帮助,欢迎来电咨询产品价格或技术交流。耐火材料出现开裂、脱落、易磨损怎么办?想要彻底解决问题,需要从根源挖掘,分析出真正的原因,荣盛耐材从事耐材生产、研发服务多年,能解决高温窑炉内衬的各种疑难问题,欢迎广大新老朋友咨询及技术交流。

在线咨询(7*24) 电话咨询
