镁铬砖

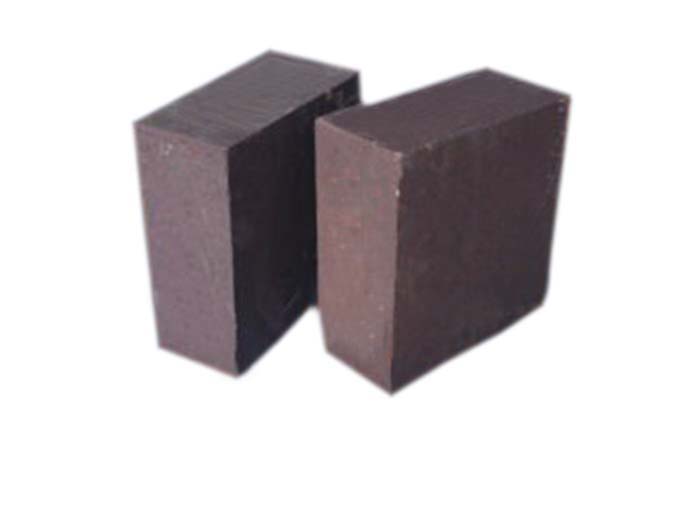

发布时间:2014/3/11 16:48:28 点击率: 来源:admin 作者:荣盛耐材镁铬砖在钢铁冶炼和有色金属冶炼行业已经几乎替代镁砖,由于其中含有的氧化铬(Cr2O3)可以不断扩散,使镁铬砖可以易于粘挂窑皮,所以在近30年中,一直是水泥窑烧成带推荐的耐火材料,镁铬砖中的Cr2O3遇水后将发生反应,三价铬变成可以致癌的六价铬,会对水造成污染,正面临逐渐退出水泥行业市场的趋势。镁铝砖采用镁砂和氧化铝为原料,较镁砖相比,其热震稳定性和高温蠕变性能较好,使用部位和镁砖几乎一样。
镁铬砖主要用于冶金工业,如构筑平炉炉顶、电炉炉顶、炉外精炼炉以及各种有色金属冶炼炉。超高功率电炉炉壁的高温部位采用熔铸镁铬砖,炉外精炼炉高侵蚀区采用合成料制成的镁铬砖,有色金属闪速熔炼炉高侵蚀区采用熔铸镁铬砖、合成料制成的镁铬砖。此外,镁铬砖还用在水泥回转窑烧成带和玻璃窑的蓄热室等部位。
相关理化指标参数:
项目 | 指标 | |||||
MG-16A | MG-16B | MG-12A | MG-12B | MG-8A | MG-8B | |
MgO % | ≥50 | ≥45 | ≥60 | ≥55 | ≥65 | ≥60 |
Cr2O3 % | ≥16 | ≥16 | ≥12 | ≥12 | ≥8 | ≥8 |
显气孔率 % | ≤19 | ≤22 | ≤19 | ≤21 | ≤19 | ≤21 |
常温耐压强度 MPa | ≥35 | ≥25 | ≥35 | ≥30 | ≥35 | ≥30 |
0.2MPa荷重软化开始温度 ℃ | ≥1650 | ≥1550 | ≥1650 | ≥1550 | ≥1650 | ≥1530 |
推荐新闻
