常见的几种高铝耐火砖介绍

高铝耐火砖有多个种类型号，广泛地用做平炉蓄热式格子砖、浇注系统用的塞头、水口砖等，重要工作性质之一是在高温下的结构强度，这一特性通常用荷重软化变形温度来评定。近年来也测定其高温蠕变性来反映其高温结构强度。试验结果表明，荷重软化温度随Al2O3。含量的增加而提高。

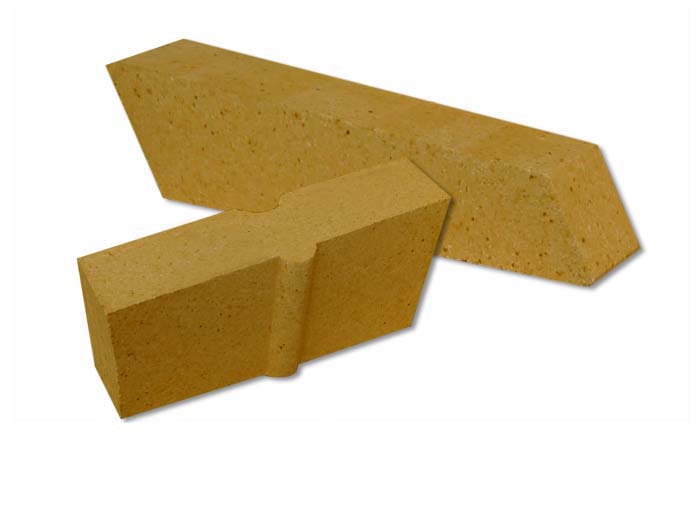

抗剥落高铝砖

是在高铝砖中加入与高铝钒土膨胀不一致的原料，利用复相增韧原理使制品组织结构中产生微裂纹，提高制品的热震稳定性。其特点是耐剥落、荷重软化温度高。主要应用于中、小型水泥回转窑过渡带、分解带、窑门罩。抗剥落高铝砖的价格比普通高铝砖价格要高些,比硅莫砖便宜。

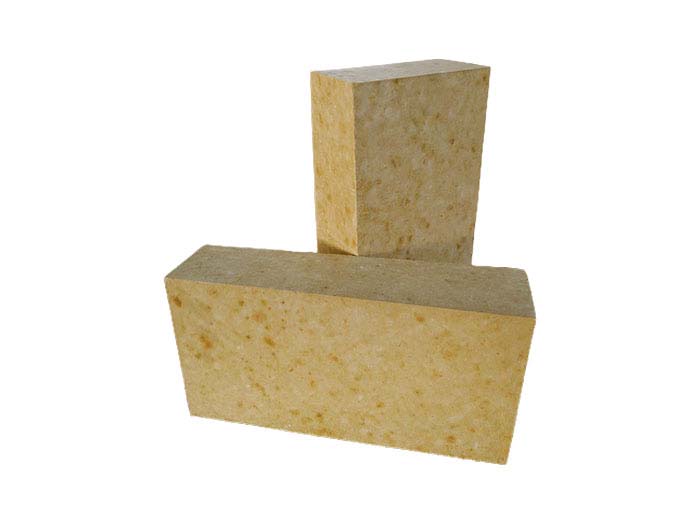

低蠕变高铝耐火砖

低蠕变高铝耐火砖和高炉用风口组合耐火砖、热风炉球顶组合耐火砖都有所不同，低蠕变高铝耐火砖系列产品以矾土孰料为主要原料，辅以特殊添加剂，经高压成型、高温烧成，具有蓄热能力大、蠕变率小等有点。适用中小型高炉的配套热风炉。

磷酸盐结合高铝砖

磷酸盐结合高铝砖是新型干法水泥窑上常用砖型之一，简称磷酸盐高铝砖或磷酸盐砖，磷酸盐高铝砖是以高铝矾土熟料为主要原料，以磷酸或磷酸铝为结合剂，经高压成型，在400-600℃下进行热处理而成的高铝质耐火制品。磷酸盐高铝砖在水泥窑的应用非常广泛，其可用于预热带、分解带、过渡带、冷却带作为其内衬。也可在直径小于3米的水泥窑烧成带作为内衬。

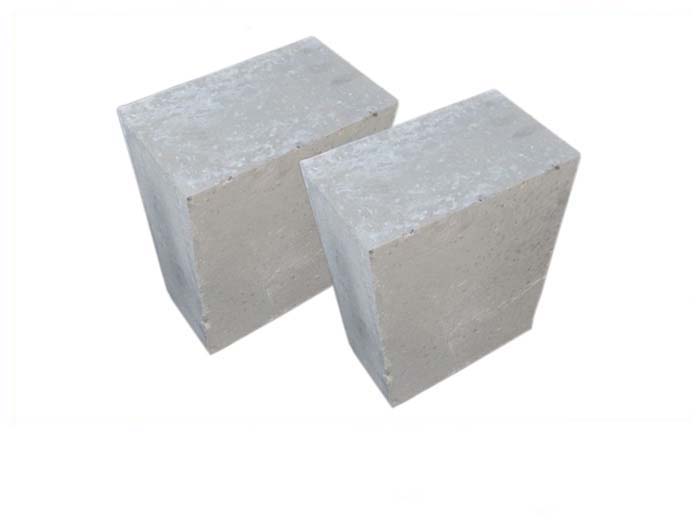

轻质高铝砖

轻质高铝砖的矿相组成普通的轻质高铝砖，是以三等矾土熟料和二级粘土，Al2O3粉为主要原料而生产的。按照Al2O3—SiO2二元相图，其主晶相为莫来石和方石英，莫来石的含量随着Al2O3的含量的提高而增加。但由于Ⅲ等矾土熟料中Al2O3含量偏低，杂质含量也较少，而有较多的玻璃相(20%一35%)，因此在制品中，除莫来石晶相外，玻璃相含量也较多，而见不着方石英相、微量晶相中可能有刚玉。

在实际生产中，有些企业配料中不加Al2O3粉，而以三级矾土熟料和三级粘土为主要原料，外加锯木屑、焦炭、发泡剂等而制成各种密度0.4至1.0的轻质高铝砖，这种砖中基质相的二次莫来石化进程慢、量也少，影响产品的机械强度和使用温度范围，其高温热稳定性也偏低。以合成莫来石为主要原料的轻质高铝砖近年来得到广泛应用。它以合成莫来石细粉(烧结或电熔的细粉原料)为部分原料，以二级软质粘土和工业氧化铝细磨粉为基质相，这部分原枓在烧成过程中合成莫来石。因此这类产品的主晶相为莫来石。还有相当数量的刚玉相和玻璃相。

关于常见的几种高铝耐火砖就介绍到这里，希望对大家有所帮助。
