郑州荣盛窑炉耐火材料有限公司 | 高铝砖 异形高铝砖 轻质高铝砖 高铝聚轻砖 收藏本站 | 在线QQ:3491492646 | 联系我们
您的当前位置:首页 > 新闻动态 > 产品知识 > 正文

正文

高铝聚轻砖和轻质高铝砖有什么区别?

发布时间:2021/11/11 17:11:07 点击率:

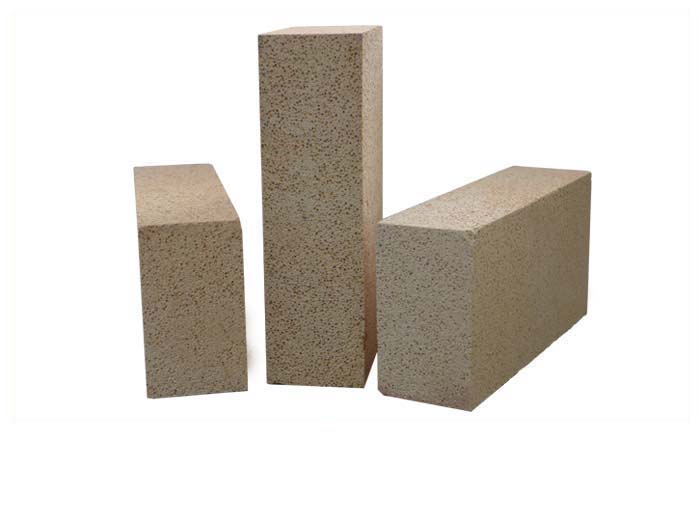

高铝聚轻砖(高铝聚轻砖)又称高铝隔热砖(高铝轻砖)。氧化铝含量在48%以上。以莫来石、玻璃相、刚玉为主要成分的轻质耐火材料。体积密度为0.4~1.35g/cm3。气孔率为66%~73%,耐压强度为1~8MPa。抗热震性能好。
高铝聚轻砖一般是用高铝矾土熟料和少量粘土,研磨后用气体发生法或泡沫法浇注成泥,成型,1300~1500℃烧成。有时用工业氧化铝代替部分矾土熟料。砖窑内衬、隔热层及无强高温熔融材料侵蚀、冲蚀的部位。直接接触火焰时,表面接触温度不得高于1350℃。

高铝聚轻砖具有以下优点:
(1)导热率低,特别是在高温下,导热率相对较低,保温性能好。
(2)抗热震性能好。在使用温度范围内,砖不会变形或剥落。
(3)根据用途不同,选择合理的机械强度,使轻质砖具有良好的性能。
(4)与同类材料相比较,加载软化温度越高,重烧变化率越小,使用温度越高,使用寿命越长,越安全。

保温砖和耐火砖的区别:
保温砖的主要作用是保温,减少热量损失。例如:高铝聚轻砖.莫来石砖;耐火砖主要用于经受火焰的烘烤。保温砖一般不直接接触火焰,耐火砖一般直接接触火焰。比如高铝砖;主要区别如下:
1.隔热性能保温砖的导热系数一般为0.2-0.4(平均温度350±25℃)w/m.k,而耐火砖的导热系数在1.0(平均温度350±25℃)w/m.k以上,可得出保温砖的保温性能比耐火砖好得多;
2.耐火保温砖的耐火性一般在1400度以下,耐火砖的耐火性在1400度以上;
3.密度保温砖一般为轻质保温材料,密度一般为0.8-1.0g/cm3,而耐火砖的密度基本在2.0g/cm3以上。
轻质高铝砖,通常称为保温耐火砖,也称为保温耐火砖。首先,从字面上来看,轻质高铝砖和重质高铝砖有着截然不同的重量。轻质、高铝砖,也称隔热高铝砖,本质上是为了保温和隔热。通常使用时不与窑温直接接触,是靠近炉壁、有隔热保温作用的耐火砖制品。
重质高铝砖,又称高铝耐火砖,比轻质高铝砖重很多倍。用时,不能起到保温作用,而应考虑耐火温度。通常在使用过程中与窑内火焰直接接触,因此重质高铝砖通常具有耐高温的作用。

选用高铝矾土熟料结合耐火粘土,按多级配料,机压成型,高温烧制。
高铝砖按氧化铝含量分为三个品牌。控制高铝矾土与粘土的配比,可保证高铝矾土的氧化铝含量及抗高温性能,从而满足不同的使用条件和要求。

生产工艺介绍
1.泡沫法
将A12O3含量55%左右的重质高铝矾土研磨粉与A12O3含量为31~32%的细土作为原料。高铝矾土熟料与粘土细粉的配比为9:1。添加48-50%的水,在球磨机上研磨1-2h,所有泥浆都经过0.2mm筛,泥比为1.7-1.9,pH为7。
用松香酸钠制备泡沫剂。松香酸钠泡沫剂是用松香和碱皂化,然后用稳定剂骨胶溶液制成。
先将322g苛性钠溶于2L水中,制成浓度为14.4%.比重为1.16的苛性钠溶液。粒度小于5毫米的松香,按1:l的比例加入烧碱液,煮1-2h。
骨胶应该是白色动物骨胶或者透明骨胶。骨胶与水的比例为1:1,煮胶温度为5℃,煮胶时间为5-10分钟。
把骨胶用温40℃慢慢倒入松香皂,放入浸泡机内浸泡5-10分钟。搅拌机中制备泥浆。将泥浆。
硫酸铝钾溶液、亚硫酸纸浆废液按所需比例倒入搅拌机,搅拌至l-2min,加入浸泡剂,搅拌5-10min。采用不同的浆比,可制成0.4~0.8轻质高铝砖。
2、可燃加入物法。
添加易燃物质的方法也可制得体积密度为0.8的轻质耐火砖。用于生产的易燃物有木屑、稻壳、焦炭粉、无烟煤等。可燃添加剂的要求是容易燃烧。灰分低,灰分中有害杂质含量低。木屑和稻壳通常用来制作,用量一般在30-40%。木屑要筛分,稻壳可以和高铝矾土一起研磨。在湿碾机中,泥料与可燃加人物混合4-550%。

在线咨询(7*24) 电话咨询
