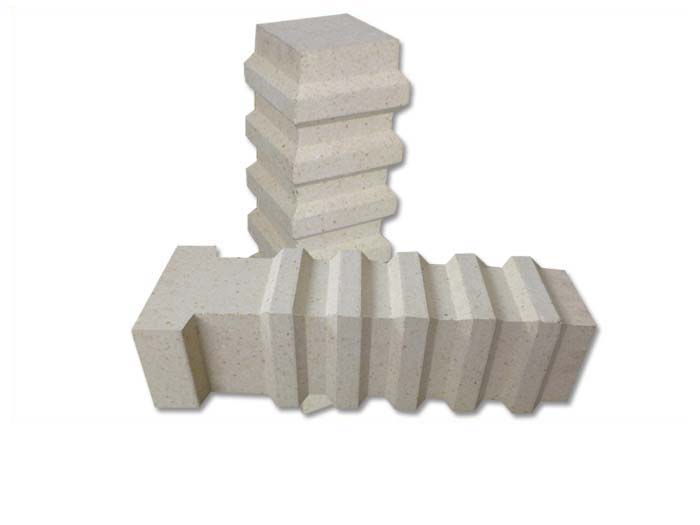

炉顶锚固砖

炉顶炉壁吊挂锚固砖

锚固砖是一种工业炉墙或炉顶用砖，埋在耐火浇注料的墙内，在一定温度下烘烤后即可使用，增强了耐火浇注料的整体功能。按成型工艺分为半干机压制成型和浇注振荡成型两种。目前大部分厂家生产的锚固砖都是机压成型，高温烧制，强度高，抗热震性好，抗摔性强。

该锚固砖是一种新型工业炉用锚固砖，尤其是工业炉炉顶用锚固砖，包括由悬挂端和锚固体构成的圆柱体，锚固体表面设有间距分布的凹槽。肋沿长度方向布置在锚体的至少一个表面上。设置筋条后，由于筋条的加强和拉动作用，锚体的抗拉和抗弯强度明显提高，凹槽内产生的应力与筋条隔离，不能连续传递。因此，这种结构锚砖有两种:挂砖和多孔砖。

荣盛耐材生产的锚固砖采用机械压制成型，经高温烧制而成，强度高，抗侵蚀性好，抗脱落性高。是普通的烧结砖。这些层需要连接和锚定。这就是锚固砖的效果。(烟道水平段保温层多为窄腔。)适用范围:工业炉或烟道的壁面大致由内衬、保温层和外壁层组成，内衬为耐火砖，外壁为锚固砖。

加热炉用锚砖吊顶的几种方法

加热炉用锚固砖的吊顶结构有很多种，其中常用的有几种结构:1。槽挂砖；2.开槽悬挂形式；3.挂颈上衣；4.塑料耐火材料吊顶。

1.槽锚砖挂模这种挂砖结构简单，砌筑简单，易于更换。为避免锚砖吊工字梁温度过高，锚砖上表面不允许铺设保温层，因此屋面散热量大。

2.开槽悬挂形式，具有相互接合整体性好、密封性能好的优点，个别砖块即使断裂也不会脱落。其缺点是砖型复杂，公差要求严格，砌筑困难。本结构屋面锚固砖的上表面不应铺设保温层；

3.砖的屋顶由刚性悬挂装置锚定和悬挂。这种结构的每个锚砖都有一个夹子钩和一个吊杆。由于金属夹钩在砌体外，可以在锚固砖的部分表面涂一层保温层，这种结构的屋面散热损失小于前两种。但这种结构只适合悬挂水平和微倾斜的炉顶，大倾角和转弯需要特殊处理；

4.耐火塑料耐火材料的锚砖挂在屋顶上，屋顶通过悬挂埋在塑料耐火材料中的锚砖挂在钢结构上。这种吊顶可以铺设大面积保温层，密封性能好，但施工时需要模板支撑。

使用炉顶锚固砖。

为了克服现有技术的不足，本实用新型提供了一种能够准确控制炉顶耐火工作层和保温层厚度，并能使炉顶保持合适的工作温度，不易燃烧的窑炉附件，本实用新型公开了一种用于悬挂炉顶的锚固砖。包括锚固砖体，锚固砖体的横截面为齿状，其特征在于，还包括保护盖板，锚固砖体的顶部设有横截面为丁字的挂钩头；挂钩头的底部与保护盖板固定连接；保护盖板的底部固定连接有锚固砖连接柱；一种悬挂炉顶的锚砖，其特征在于:保护盖板为圆形板或矩形板，平台表面粗糙度为0.2微米6.3μm。使用时，金属挂钩钩住挂钩头，保护盖板可以避免金属挂钩嵌入保温层造成的烧损，同时对热流有弯曲密封作用，完全消除了炉顶耐火材料的坍塌。保护盖板与锚砖齿之间的锚砖连接柱长度为保温层厚度，锚砖齿顶部凸出齿外缘的平台面为控制基准面。施工时，只需控制齿面与工作层齐平，避免了人工测控过程，提高了工作效率，保证了施工质量，保证了保温层厚度，有效降低了炉顶环境温度。本实用新型结构简单，施工控制方便，可有效提高施工效率30%，降低悬挂炉炉顶悬挂部分耐火材料损耗15%左右，有效降低炉顶环境温度和散热。

加热炉锚固砖断裂的几个原因？

1.1造成悬顶锚砖拉应力。

复合悬顶的规划结构一般为底层250~300mm，容重2.5g/cm的重质低水泥浇注料？上部覆盖约100~150mm轻质浇注料(保温砖和纤维)，容重1.0~1.5g/cm？以下，锚固砖的截面积一般为115mmX115mm，分布密度一般为距中心300~350mm。

锚固砖端面的拉应力自下而上逐渐增大。此外，一段锚砖在重数据层的拉应力增长非常快，在界面处达到非常大(约0.05MPa)，然后在轻数据层增长较小。重层约占顶层重量的77%。

1.2悬顶界面处的锚固砖是由剪应力引起的。

除了重力引起的拉应力外，界面处的锚固砖也受到较大的剪应力。由于上层轻质隔热浇注料与底层重质材料差别较大，加热后物理膨胀差异较大，中间层之间会发生滑移，进而对锚固砖进行剪切。剪切力与保温材料的强度和重量数据的膨胀系数有关。显然，保温材料强度越高，用重量数据对锚固砖滑移的限制越大，剪应力越大。同样，重数据膨胀系数越大，层间滑移越大。产生的剪切力越大。而这种剪应力是循环的，因为停产检修和温度波动在生产中是客观存在的。

1.3由温度分布特性引起的悬顶。

以炉顶顶面温度为150℃，界面温度约为1100℃，即重数据层温度下降约30%。也就是说，炉顶主要靠上层的光数据保温，而两层界面温度很高。

1.4锚固砖材料及其在不同温度下的强度特性。

烧结耐火制品的强度主要来自耐火材料中颗粒之间的陶瓷结合。这种陶瓷的结合度越高，强度越高。高铝耐火制品的陶瓷结合主要是液相烧结的结果，即高温下耐火材料中形成液相，促进颗粒之间的结合和材料的运动。液相量越大，烧结强度越好，冷态强度越高。

但是冷力和热力往往是敌对的。虽然高温液相的量促进烧结，在低温下强度高，但在高温下使用时，很多液相会从划痕处重新出现，高温下强度降低。高温液相量越高，高温强度越低。
