郑州荣盛窑炉耐火材料有限公司 | 高铝砖 异形高铝砖 轻质高铝砖 高铝聚轻砖 收藏本站 | 在线QQ:3491492646 | 联系我们
您的当前位置:首页 > 新闻动态 > 产品知识 > 正文

正文

莫来石砖特性介绍及在热风管道的应用

发布时间:2020/7/25 11:35:08 点击率:


莫来石砖特性
莫来石砖是以莫来石(3Al2O3·2SiO2)为主晶相的高铝质耐火材料。一般氧化铝含量在65%~75%之间。矿物组成除莫来石外,其中含氧化铝较低者还含有少量玻璃相和方石英;含氧化铝较高者还含有少量刚玉。
耐火度较高,可达1790℃以上。荷重软化开始温度1600~1700℃。常温耐压强度70~260MPa。抗热震性良好。有烧结莫来石砖和电熔莫来石砖两种。烧结莫来石砖以高铝矾土熟料为主要原料,加入少量黏土或生矾土作结合剂,经成型、烧成而制成。电熔莫来石砖以高矾土、工业氧化铝和耐火黏土为原料,加入木炭或焦炭细粒作还原剂,成型后采用还原电熔法来制造。电熔莫来石的结晶比烧结莫来石大,抗热震性比烧结制品好。他们的高温性能主要取决于氧化铝的含量和莫来石相与玻璃分布的均匀性。主要用于热风炉炉顶、高炉炉身和炉底、玻璃熔窑蓄热室、陶瓷烧结窑、石油裂解系统死角炉衬等。
莫来石砖生产工艺介绍
烧结莫来石砖的生产工艺与高铝耐火砖的生产工艺相似。采用合成莫来石熟料为颗粒料,细粉为合成莫来石熟料,或采用白刚玉、石英粉以及纯净粘土配制成相当于莫来石组成的混合细粉。将颗粒料和细粉按比例配合,常用配比为:颗粒料45%~55%,细粉(<0.088mm)55%~45%。均匀混合后,高压成型。烧成温度为1550~1600℃。当采用电熔合成莫来石熟料为颗粒料时,其烧成温度应大于1700℃。
配料可根据使用条件所确定的Al2O3含量而定,目前常见的配料方法为:
①合成莫来石(烧结的或电熔的)为骨料+合成莫来石细粉;
②合成莫来石(烧结或电熔)为骨料+合成莫来石细粉+ Al2O3细粉+高纯粘土粉;
③合成莫来石(烧结或电熔)与电熔白刚玉为骨料+合成莫来石细粉+ Al2O3细粉+高纯粘土粉。粒度配比应根据“两头大、中间小”的配料原则进行配制。用亚硫酸纸浆废液或聚合氯化铝或多聚磷酸盐作结合剂,经混练均匀后,高压成型,于高温窑内烧成,烧成温度根据耐火砖中Al2O3含量而定,一般在1600~1700℃之间。
莫来石砖中通常含有TiO2、Fe2O3、CaO、MgO、K2O和Na2O等杂质氧化物,天然原料生产的莫来石中的杂质含量要比人工合成原料高。
这些杂质氧化物在莫来石中起熔剂作用,降低熔液的形成温度和粘度,增大液相的生成量,提高熔液对固相的溶解速度和溶解数量,但各杂质氧化物所起的作用强弱程度不同,其中以K2O和Na2O对液相形成温度影响大,K2O和Na2O分别使其无变量点温度降低513~724℃,同时还起分解莫来石的作用。在这些杂质氧化物中,TiO2的影响小,仅使无变量点温度降低101~107℃。
当TiO2含量较少时,除了部分固溶于莫来石中形成有限固溶体,促进莫来石生成和晶体发育长大外,还有部分在高温下进入液相形成玻璃体。高温下Fe2O3在莫来石和刚玉中有一定固溶度,形成有限固溶体。它在刚玉中的固溶度较在莫来石中的高,由于固溶体的形成,使莫来石和刚玉的晶格长大。
Fe2O3对A12O3一SiO2系材料的始熔温度与系统中的A12O3含量或者说与A12O3/SiO2比值有关,当A12O3/SiO2比值<2.55时,始熔温度为1380℃,若A12O3/SiO2比值>2.55时,始熔温度提高到1460℃,并随其A12O3含量提高而逐渐提高。在还原气氛下,Fe2O3被还原成而脱溶进入玻璃相,并使系统的始熔温度下降,分别下降至1240℃和1380℃。
总之,随着莫来石砖中A12O3含量的提高,其高温性能提高;而熔剂量增多,高温性能降低。据此,严格控制杂质氧化物含量,尤其K2O、Na2O和的含量,是获得高性能莫来石质耐火砖的重要措施。在含有碱类成分熔渣或气体环埔中傅用,对奠来石质耐火砖均具有严重的侵蚀作用。
热风管道用莫来石砖

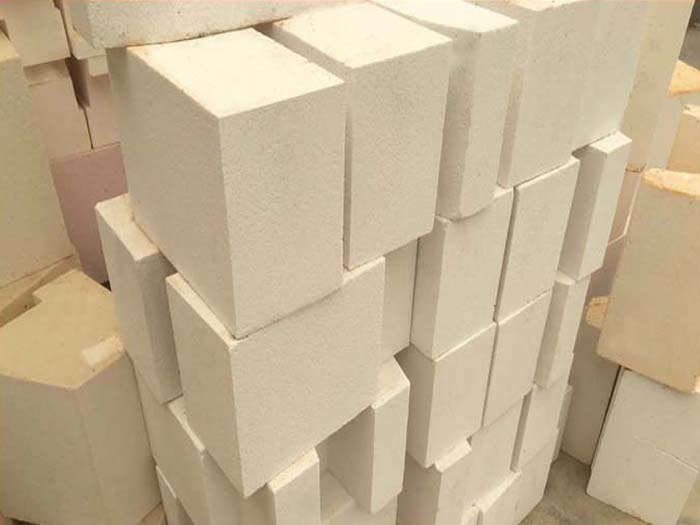

热风管道用莫来石砖
产品描述:热风管道用韧性莫来石砖是以莫来石为主晶相的铝硅系耐火制品,采用莫来石为主要制作原料,加入粘土、高岭土、锆英砂及添加剂,经充分混炼、成型、干燥、高温烧制而成的莫来石耐火砖。
产品详情
热风管道用莫来石砖是以莫来石为主晶相的铝硅系耐火制品,采用莫来石为主要制作原料,加入粘土、高岭土、锆英砂及添加剂,经混炼、成型、干燥、高温烧制而成的莫来石耐火砖。
莫来石砖在热风管道的应用
通常热风管道内衬的结构是,耐火喷涂层、耐火纤维、轻质隔热砖和工作层耐火砖。但是这种结构在投产后,衬体会在短期内出现开裂、脱落,引起管道发红、变形或其他事故,严重影响热风管道使用。荣盛针对此问题研发了一种专门用于热风管道用韧性莫来石砖,代替常规耐火砖。荣盛研发的莫来石砖在高温下具有一定的韧性和耐磨性,能够抵抗一氧化碳气氛渗透,是热风导管工作层用耐火砖的首选。
热风管道用莫来石砖特性
(1)荷重软化温度高。
(2)抗热震性能良好。
(3)具有较好的热应力。
(4)耐磨耐侵蚀性能良好。
莫来石砖在热风管道用途
热风管道内衬砌筑用莫来石砖部位有:管道悬空及孔口处、管道竖管和温度较高的直管、围观和温度稳定部位,不同区域用的莫来石砖档次不同,具体请咨询荣盛技术。
四、热风管道用韧性莫来石砖注意事项
1、为了达到更好的使用效果,热风管道用韧性莫来石砖砌筑时,采用组合砖预砌胎膜。
2、砌筑内衬时,使用合适的耐火泥浆配合莫来石砖砌筑。
3、不同的部位要使用相对应档次的莫来石耐火砖,禁止混合使用。
4、外观尺寸不合格的莫来石砖禁止使用。
耐火材料出现开裂、脱落、易磨损怎么办?想要彻底解决问题,需要从根源挖掘,分析出真正的原因,荣盛耐材从事耐材生产、研发服务多年,能解决高温窑炉内衬的各种疑难问题,欢迎广大新老朋友咨询及技术交流。

在线咨询(7*24) 电话咨询
